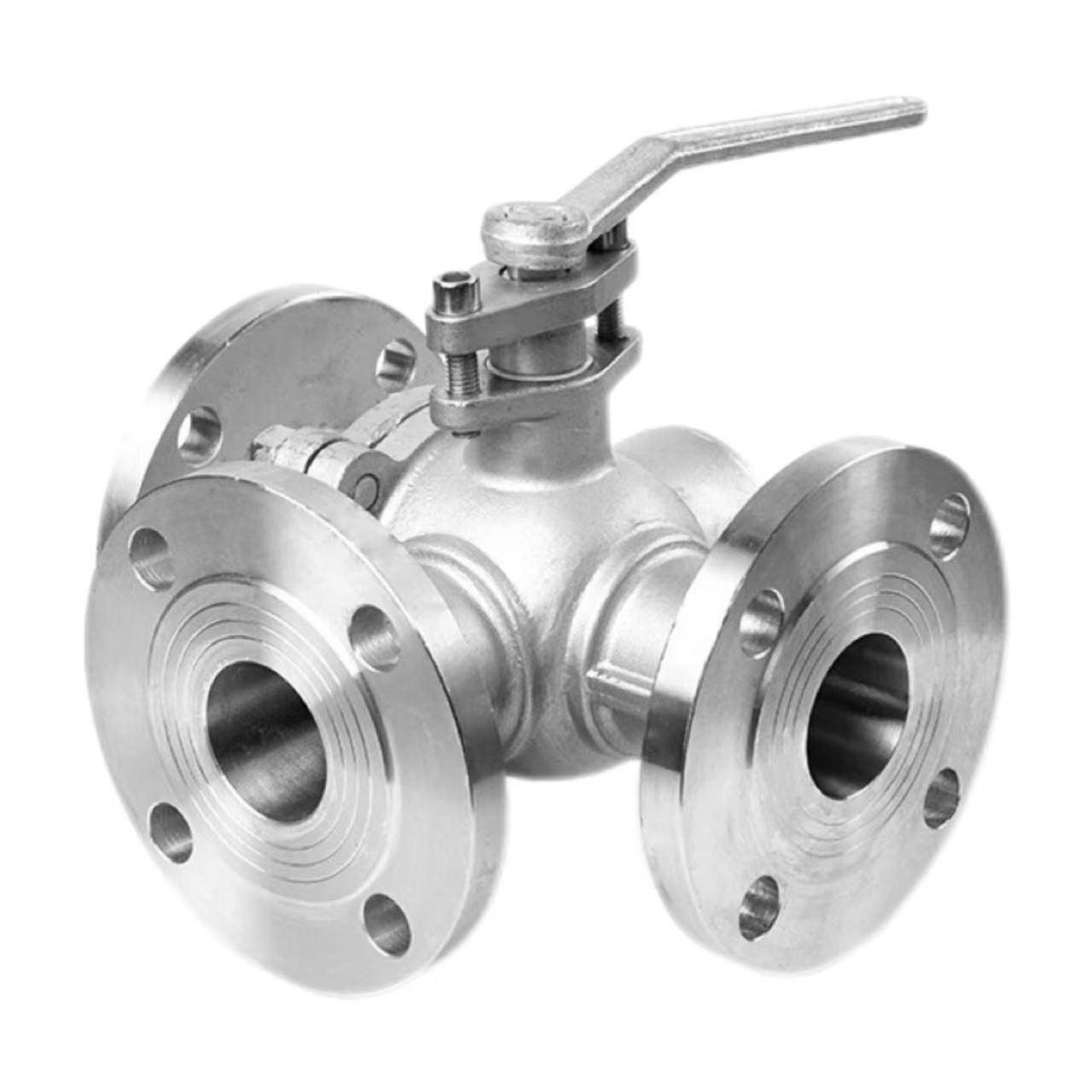

থ্রি-ওয়ে ফ্ল্যাঞ্জ বল ভালভ

কাজের নীতি

Shenchi কারখানার জারা-প্রতিরোধী ত্রি-মুখী ফ্ল্যাঞ্জ বল ভালভের কাজের নীতিটি বলের মধ্যে কাটা এল-আকৃতির বা টি-আকৃতির চ্যানেলগুলির উপর ভিত্তি করে। বলটি ভালভ বডির কেন্দ্রে স্থাপন করা হয় এবং একটি হাতল দ্বারা ঘোরানো হয়। যখন বলটি ঘোরে, চ্যানেলগুলি বিভিন্ন ভালভ পোর্টের সাথে সারিবদ্ধ হয় বা অফসেট করে, মাঝারি প্রবাহের দিক পরিবর্তন, একত্রিত করা বা বিভক্ত করা উপলব্ধি করে।

এল আকৃতির বল:

 90° ঘোরানো মাঝারিটিকে খাঁড়ি থেকে যেকোনো আউটলেটে স্যুইচ করতে দেয়, একটি খাঁড়ি এবং দুটি আউটলেট বা দুটি খাঁড়ি এবং একটি আউটলেটের সাথে বিপরীত পরিস্থিতির জন্য উপযুক্ত, যেমন দুটি চুল্লিতে পর্যায়ক্রমে তরল সরবরাহ করা।

টি-আকৃতির বল:

180° ঘূর্ণন তিনটি পোর্টকে একই সাথে সংযুক্ত করতে বা যেকোনো দুটি পোর্টকে আন্তঃসংযুক্ত করার অনুমতি দেয়, দুটি মিডিয়া মিশ্রিত করার জন্য উপযুক্ত এবং তারপর আউটপুট করা (একত্রিত করা), বা একটি মিডিয়াকে দুটি আউটপুটে (বিভক্ত করা), যেমন এয়ার কন্ডিশনার গরম এবং ঠান্ডা জল মেশানো সিস্টেমে।

পণ্য পরামিতি:

পণ্যের নাম: থ্রি-ওয়ে ফ্ল্যাঞ্জড বল ভালভ	স্পেসিফিকেশন: (1/8"-4") DN6-DN100
নামমাত্র চাপ: PN16	শারীরিক উপাদান: WCB, SUS304 (CF8), SUS316L (CF3M)
মান: ANSI, BS, DIN, ISO, JIS	প্রযোজ্য তাপমাত্রা: -20 ℃ ~ +150 ℃ (মানক), +350 ℃ (উচ্চ তাপমাত্রা), -196 ℃ (নিম্ন তাপমাত্রা) পর্যন্ত
অভ্যন্তরীণ ধাতু উপাদান: WCB, SUS304 (CF8), SUS316L (CF3M)	মাঝারি তাপমাত্রা: উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, মাঝারি তাপমাত্রা, স্বাভাবিক তাপমাত্রা
অপারেশন পদ্ধতি: ম্যানুয়াল	সীল: EPDM, PPL
সংযোগ পদ্ধতি: ফ্ল্যাঞ্জ সংযোগ	অ্যাপ্লিকেশন: জল, বায়ু, গ্যাস, তেল, তরল, ইত্যাদি
উত্স: চীন	নমুনা: নমুনা উপলব্ধ

ফ্ল্যাঞ্জ সংযোগের সুবিধা:

Shenchi 3-ওয়ে ফ্ল্যাঞ্জযুক্ত বল ভালভ ফ্ল্যাঞ্জ সংযোগ ব্যবহার করে। থ্রেডেড সংযোগের তুলনায়, ফ্ল্যাঞ্জ সংযোগগুলি উচ্চ চাপ প্রতিরোধের প্রস্তাব দেয়; PN16 রেটিং স্থিরভাবে 1.6MPa চাপ সহ্য করতে পারে। বিচ্ছিন্ন করা সুবিধাজনক, নিয়মিত পাইপলাইন পরিদর্শন এবং রক্ষণাবেক্ষণের সুবিধা দেয়। নির্ভরযোগ্য sealing নিশ্চিত করা হয়; ফ্ল্যাঞ্জ গ্যাসকেট এবং বোল্ট ফুটো হওয়ার ঝুঁকি দূর করতে একসাথে কাজ করে। বড় ব্যাসের পাইপলাইন জন্য উপযুক্ত; DN50 এর উপরে ব্যাসের জন্য, যেখানে থ্রেডযুক্ত সংযোগগুলি কঠিন, ফ্ল্যাঞ্জগুলি হল আদর্শ পছন্দ। Shenchi, একটি চীনা 3-ওয়ে ফ্ল্যাঞ্জড বল ভালভ প্রস্তুতকারক, বিশ্বব্যাপী গ্রাহকদের চাহিদা পূরণ করে ANSI, BS, DIN এবং JIS মানগুলির সাথে সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জ অফার করে।

ইনস্টলেশন কী পয়েন্ট 1: ফ্ল্যাঞ্জ প্রান্তিককরণ

ফ্ল্যাঞ্জ অ্যালাইনমেন্ট শেনচি থ্রি-ওয়ে ফ্ল্যাঞ্জ বল ভালভ ইনস্টল করার সময়, ফ্ল্যাঞ্জের মুখগুলি অবশ্যই সারিবদ্ধ হতে হবে। দুটি ফ্ল্যাঞ্জ সমান্তরাল এবং কেন্দ্রীভূত হওয়া উচিত, বিচ্যুতি ফ্ল্যাঞ্জ গ্যাসকেটের অনুমোদিত পরিসরের বেশি না হওয়া উচিত। জোর করে বোল্ট সারিবদ্ধকরণ ভালভের শরীরের বিকৃতি ঘটাবে, বল ঘূর্ণন এবং সিলিং কর্মক্ষমতা প্রভাবিত করবে। প্রান্তিককরণের পরে, গ্যাসকেটটি কেন্দ্রে স্থাপন করা উচিত এবং অফসেট করা উচিত নয়। একটি কম দামের থ্রি-ওয়ে ফ্ল্যাঞ্জ বল ভালভ নিম্ন মানের সমান নয়; Shenchi পণ্য উচ্চ নির্ভুলতা এবং সহজ ইনস্টলেশন প্রস্তাব. ক্ষয়-প্রতিরোধী থ্রি-ওয়ে ফ্ল্যাঞ্জ বল ভালভের ফ্ল্যাঞ্জ পৃষ্ঠের ফিনিশ রয়েছে যা মান পূরণ করে, আরও নির্ভরযোগ্য সিলিং নিশ্চিত করে।

ইনস্টলেশন পয়েন্ট দুই: বোল্ট শক্ত করা

ফ্ল্যাঞ্জ বোল্টগুলিকে ধাপে ধাপে তির্যকভাবে শক্ত করতে হবে। 180° তির্যক ক্রম অনুসরণ করে 2-3 ধাপে ধীরে ধীরে টর্ক প্রয়োগ করুন। একবারে একদিকে শক্ত করবেন না, অন্যথায় গ্যাসকেটের উপর অসম চাপ ফুটো চ্যানেল তৈরি করবে। বোল্ট টর্ক অবশ্যই মান মান পূরণ করতে হবে; অতিরিক্ত টাইট করা ফ্ল্যাঞ্জ বা বোল্টের ক্ষতি করবে, যখন কম টাইট করার ফলে অপর্যাপ্ত সিলিং হবে। Shenchi 3-ওয়ে ফ্ল্যাঞ্জ বল ভালভ কারখানা ইনস্টলারদের উল্লেখ করার জন্য একটি প্রস্তাবিত টর্ক টেবিল প্রদান করে। দীর্ঘমেয়াদী লিক-মুক্ত ভালভ অপারেশন নিশ্চিত করার জন্য এই ইনস্টলেশন পয়েন্টগুলি অত্যন্ত গুরুত্বপূর্ণ; কঠোরভাবে স্পেসিফিকেশন অনুসরণ করুন.

ইনস্টলেশন পয়েন্ট 3: পাইপলাইন সমর্থন এবং পরিষ্কার করা

ইনস্টলেশনের আগে, ওয়েল্ডিং স্ল্যাগ, লোহার ফাইলিং, বালি এবং অন্যান্য অমেধ্য অপসারণের জন্য পাইপলাইনের ভিতরের অংশ অবশ্যই পরিষ্কার করতে হবে। ভালভ গহ্বরে প্রবেশ করা বিদেশী বস্তু বল বা সীলকে স্ক্র্যাচ করতে পারে, যার ফলে ফুটো হয়ে যায়। পাইপলাইন স্বাধীনভাবে সমর্থিত হতে হবে; ভালভ অবশ্যই পাইপলাইনের ওজন বহন করবে না। বড় ব্যাসের টি ফ্ল্যাঞ্জ বল ভালভ ভারী; পাইপলাইনের অবনমন ফ্ল্যাঞ্জ অফ-সেন্টারকে টানতে পারে, সিলটিকে ক্ষতিগ্রস্ত করে। জারা-প্রতিরোধী টি ফ্ল্যাঞ্জ বল ভালভগুলি তামা বা স্টেইনলেস স্টীল ভালভ কোর সহ WCB, SUS304, বা SUS316L উপকরণ দিয়ে তৈরি। ইনস্টলেশন পয়েন্টগুলি সম্পন্ন করার পরে, হ্যান্ডেলটি জ্যামিং ছাড়াই অবাধে ঘোরানো উচিত; ভালভ তারপর ব্যবহারের জন্য প্রস্তুত.
