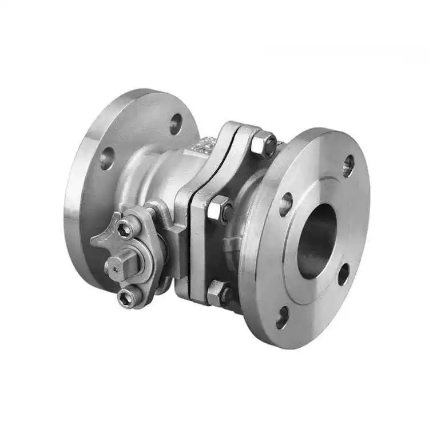

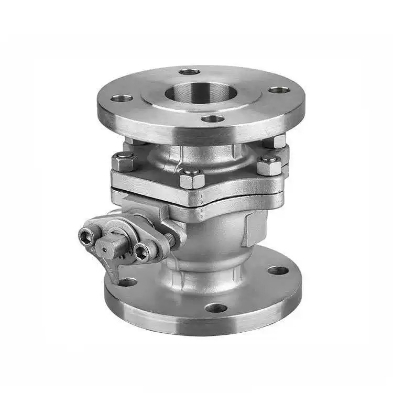

আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জড বল ভালভ

কাজের নীতি

বলটিকে 90° ঘোরানোর মাধ্যমে মিডিয়ার প্রবাহ নিয়ন্ত্রিত হয়।

বলের কেন্দ্রে পাইপের মতো একই ব্যাস সহ একটি থ্রু-হোল। যখন হ্যান্ডেল বা অ্যাকচুয়েটর বলটিকে 90° ঘোরায় যতক্ষণ না থ্রু-হোল পাইপ অক্ষের সাথে সারিবদ্ধ হয়, মিডিয়াটি কোনও বাধা ছাড়াই অবাধে প্রবাহিত হয়, ভালভটি সম্পূর্ণরূপে খোলা থাকে এবং প্রবাহের প্রতিরোধ প্রায় শূন্য হয়। যখন বলটি আরও 90° ঘোরে যতক্ষণ না থ্রু-হোল পাইপের সাথে লম্ব হয়, কঠিন গোলাকার পৃষ্ঠটি সম্পূর্ণরূপে উত্তরণকে ব্লক করে, ভালভ বন্ধ হয়ে যায় এবং নির্ভরযোগ্য শাট-অফ অর্জন করা হয়।

আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জড বল ভালভ একটি দ্বিমুখী সিলিং ডিজাইন গ্রহণ করে, যা মিডিয়াকে প্রবাহের দিকনির্দেশের সীমাবদ্ধতা ছাড়াই যেকোনো দিক থেকে প্রবেশ করতে দেয়। নরম সীল (PTFE/PPL) শূন্য ফুটো অর্জন করে, যখন হার্ড সীল উচ্চ তাপমাত্রা এবং উচ্চ চাপের জন্য উপযুক্ত। ভালভ স্টেমে উচ্চ চাপে নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য একটি অ্যান্টি-ব্লোআউট কাঠামো রয়েছে। Shenchi ASME স্ট্যান্ডার্ড ফ্ল্যাঞ্জ বল ভালভগুলি কঠোরভাবে API 608 মান অনুযায়ী তৈরি করা হয়, দ্রুত অপারেশন এবং আঁটসাঁট সিলিং অফার করে, যা তেল, রাসায়নিক এবং প্রাকৃতিক গ্যাস শিল্পে ASME স্ট্যান্ডার্ড পাইপলাইনের জন্য আদর্শ শাট-অফ ভালভ তৈরি করে।

পণ্যের পরামিতি

পণ্যের নাম: আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জড বল ভালভ	নির্দিষ্টকরণ: (1/8"-4") DN6-DN100
নামমাত্র চাপ: PN16	শারীরিক উপাদান: WCB, SUS304 (CF8), SUS316L (CF3M) শারীরিক উপাদান: WCB, SUS304 (CF8), SUS316L (CF3M)
মান: ANSI, BS, DIN, ISO, JIS	প্রযোজ্য তাপমাত্রা: -20 ℃ ~ +150 ℃ (স্বাভাবিক), +350 ℃ পর্যন্ত (উচ্চ তাপমাত্রা), নিচে -196 ℃ (নিম্ন তাপমাত্রা)
অভ্যন্তরীণ ধাতু উপাদান: WCB, SUS304 (CF8), SUS316L (CF3M)	মাঝারি তাপমাত্রা: উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, মাঝারি তাপমাত্রা, স্বাভাবিক তাপমাত্রা
অপারেশন পদ্ধতি: মনুয়া	সীল: EPDM, PPL
সংযোগ পদ্ধতি: ফ্ল্যাঞ্জ সংযোগ	অ্যাপ্লিকেশন: জল, বায়ু, গ্যাস, তেল, তরল, ইত্যাদি
উৎপত্তি: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	নমুনা: নমুনা উপলব্ধ

মূল কাঠামো এবং নকশা হাইলাইট

Shenchi এর উচ্চ মানের আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জড বল ভালভের একটি মূল কাঠামো রয়েছে যার মধ্যে ভালভ বডি, বল, স্টেম এবং সিট সিল রয়েছে। বলটি একটি ভাসমান বলের নকশা (DN50 এবং নীচের) অথবা একটি নির্দিষ্ট বলের নকশা (DN50 এবং তার উপরে) হতে পারে। বলের থ্রু-হোল পাইপের অভ্যন্তরীণ ব্যাসের সাথে মিলে যায়, যার ফলে সম্পূর্ণ খোলা অবস্থায় প্রায় শূন্যের প্রবাহ প্রতিরোধ হয়। একটি স্টেম এন্টি-ব্লোআউট গঠন উচ্চ চাপে কান্ডটিকে উড়ে যেতে বাধা দেয়। একটি অ্যান্টি-স্ট্যাটিক ডিভাইস বল এবং স্টেমের মধ্যে পরিবাহিতা নিশ্চিত করে, স্ট্যাটিক ইলেক্ট্রিসিটি বিল্ডআপ প্রতিরোধ করে। উপলব্ধ কোটেশন সহ ASME ফ্ল্যাঞ্জ বল ভালভের জন্য, Shenchi গ্রাহকদের জন্য সঠিক মডেল নির্বাচন এবং বাজেট গণনার সুবিধার্থে বিশদ প্রযুক্তিগত পরামিতি টেবিল সরবরাহ করে।
